♦ Thông số kỹ thuật dây chuyền máy cán ống thép cao tần SV45
|
Loại máy |
Machine model |
SV32 |
|
Đường kính ống |
Pipe diameter |
Ø19 ~ Ø63.5mm |
|
Độ dày ống |
Pipe thickness |
0.7 ~ 2.2mm |
|
Tốc độ ra ống |
Producion speed |
20 – 80m/min |
|
Công suất động cơ |
Main motor power |
110KW |
|
Công suất máy hàn |
High frequency power |
150KW |

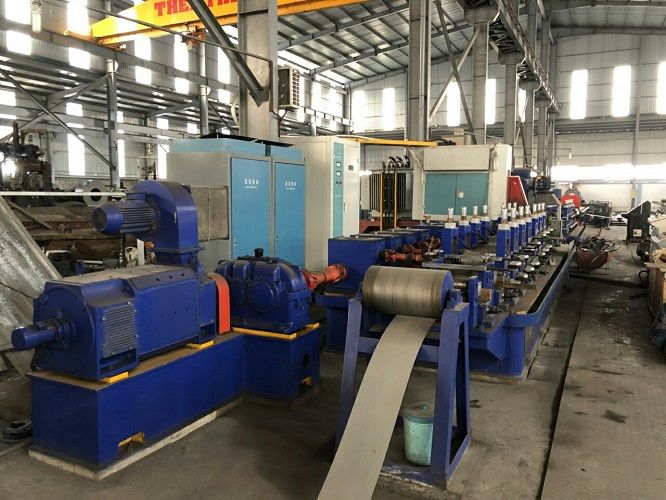

♦ The Proposal Specification of SV32 Thông số kỹ thuật máy SV32
Summary
This equipment is specially used for producingΦ19 - Φ63.5mm, δ0.7 - 2.2mm high-frequency straight seam welded pipe and corresponding square pipe (16*16-50*50mm, 0.7 - 2.0mm). The composition of equipment is from uncoiler to fixed length cutting saw. Rolling speed can be according to suitable range of pipe diameter and wall thickness. |
Mô tả
Đây là dây chuyền sản xuất ống thép có kích thước từ Ø19 ~ Ø63.5 với độ dày 0.7 -2.2mm, tương ứng với kích thước vuông(16*16 - 50*50, 1.0 - 2.0mm). Dây chuyền gồm từ thiết bị đưa nguyên liệu vào cho đến khi ống được cắt theo nhu cầu và bó ống. Tốc độ ra ống tùy thuộc vào kích thước và chiều dày ống. |
A. Applicable material
1. Raw material: Low-carbon steel,
2. Thickness of steel strip: 0.7 - 2.2mm
3. The width of steel strip: 64-200mm
4. I.D. of steel coil: Φ450-Φ550mm
5. O.D. of steel coil: Φ800-Φ1200mm
6. Maximum weight coil: 2500kgs
|
A. Nguyên liệu
1. Nguyên liệu:Thép cuộn carbon thấp……
2. Độ dày dải thép: 0.7 – 2.2mm
3. Chiều rộng dải thép: 64 -200mm
4. Đường kính trong cuộn thép: Φ450-Φ550mm
5. Đường kính ngoài cuộn thép: Φ800-Φ1200mm
6. Trọng lượng tối đa cuộn thép: 2500kgs
|
B .Dimension range of processing steel pipe
1. O.D of pipe: Φ19 - Φ63.5mm
2. Wall thickness: 0.7-2.2mm (square pipe :0.7-2.0mm)
3. Length: 4-8m
4. Milling speed: 20-80m/min
5. High frequency equipment power: 150KW (Soild state)
6. Voltage:380V/440V,50HZ
|
B .Thông số phạm vi ống thép
1. Đường kính ống thép: Φ38.1-Φ76mm
2. Chiều dày ống: 0.7-2.2mm (Ống vuông :0.7-2.0mm)
3. Chiều dài ống: 4-8m
4. Tốc độ ra ống: 20-80m/phút
5. Công suất máy hàn cao tần : 150KW (Soild state)
6. Điện áp:380V/440V,50HZ
|
C.Main components
1. Uncoiler: 1 set
2. Shearing and butt-welder: 1 set
3. Accumulator: 1 set
4. Forming. Welding &sizing unit: 1 set
5. Computer controlled tracking cutting saw:1set
6. Run-out table: 1 set
7. Solid-state high-frequency welder: 1 set |
C.Các thiết bị chính
1. Cuộn xả: 01 bộ
2. Máy cắt và hàn nối : 01 bộ
3. Lồng nhốt : 01 bộ
4. Định kính, Bộ ép hàn &Định hình: 01 bộ
5. Bàn cắt vi tính: 01 bộ
6. Bàn lật tự động: 01 bộ
7. Máy hàn cao tần (bán dẫn): 01 bộ |
