►Dây chuyền máy xả băng inox sử dụng để cắt các cuộn thép không gỉ…..thành các cuộn thép có kích thước khác nhau để phục vụ quá trình sản xuất tiếp theo
►Quy trình sản xuất
Xe rùa + Cuộn xả ⇒ Thiết bị ép +làm phẳng ⇒ Máy cắt thủy lực ⇒ Hố bù &cầu dẫn ⇒ Thiết bị đẫn hướng ⇒ Xả băng ⇒ Cuộn phế ⇒ Hố bù & cầu dẫn ⇒Căng ,phẳng ⇒ Cuộn thu + Xe rùa
♦ Các thiết bị chính của dây chuyền máy xả băng inox
|
Stt |
Tên thiết bị |
Số lượng |
|
1 |
Xe rùa thủy lực |
1 set |
|
2 |
Cuộn xả thủy lực |
1 set |
|
3 |
Thiết bị ép +làm phẳng |
1set |
|
4 |
Máy cắt thủy lực |
1 set |
|
5 |
Cầu dẫn & hố bù trước |
1set |
|
6 |
Thiết bị dẫn hướng |
1set |
|
7 |

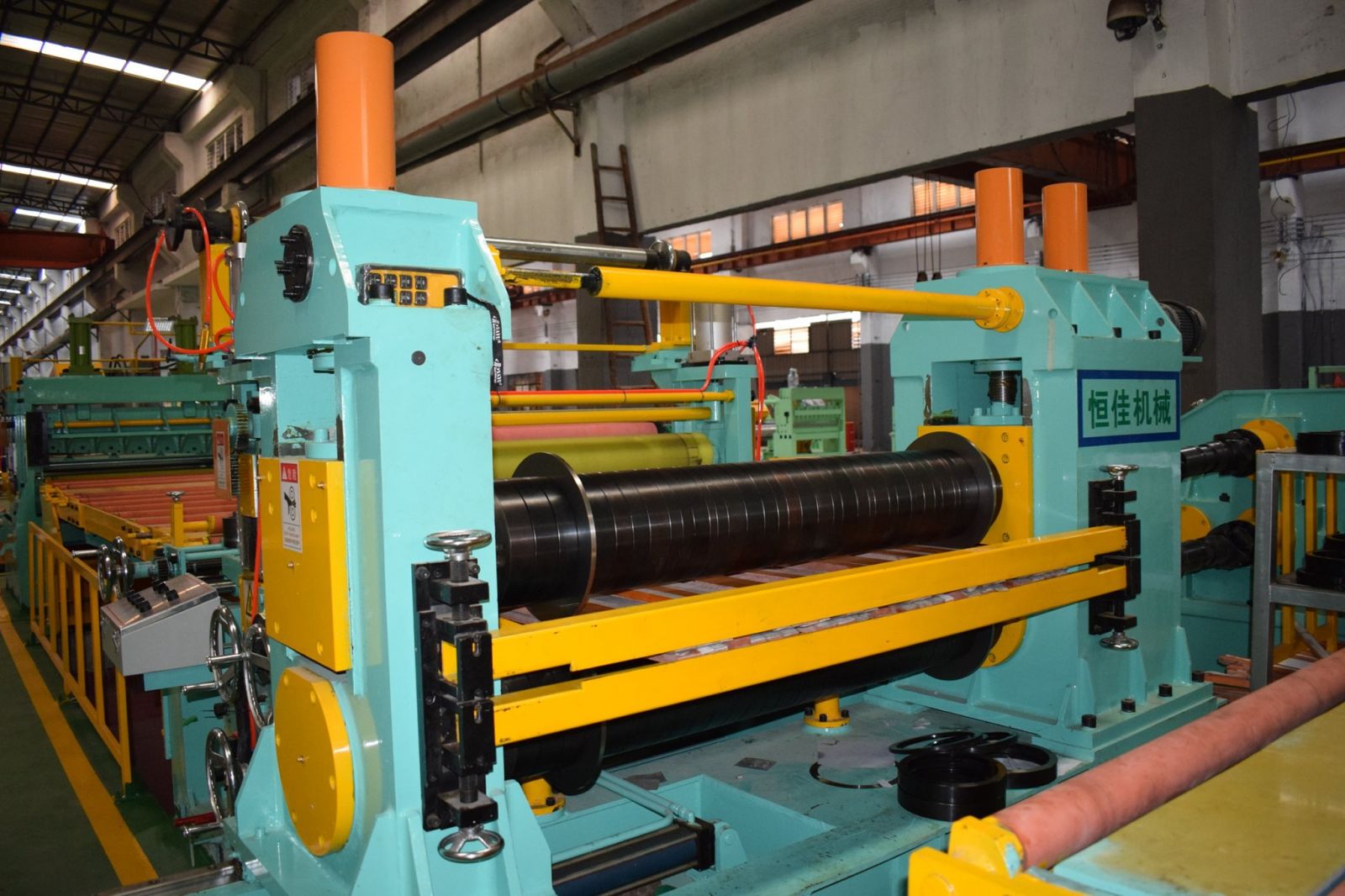

Thiết bị xả băng |
1 set |
|
8 |
Máy cuộn phế ( cả hai bên) |
1set |
|
9 |
Cầu dẫn & hố bù sau |
1set |
|
10 |
Trục tách,căng thủy lực |
1 set |
|
11 |
Cuộn thu |
1set |
|
12 |
Xe rùa thu cuộn |
1set |
|
13 |
Hệ thống thủy lực |
1 sets |
|
14 |

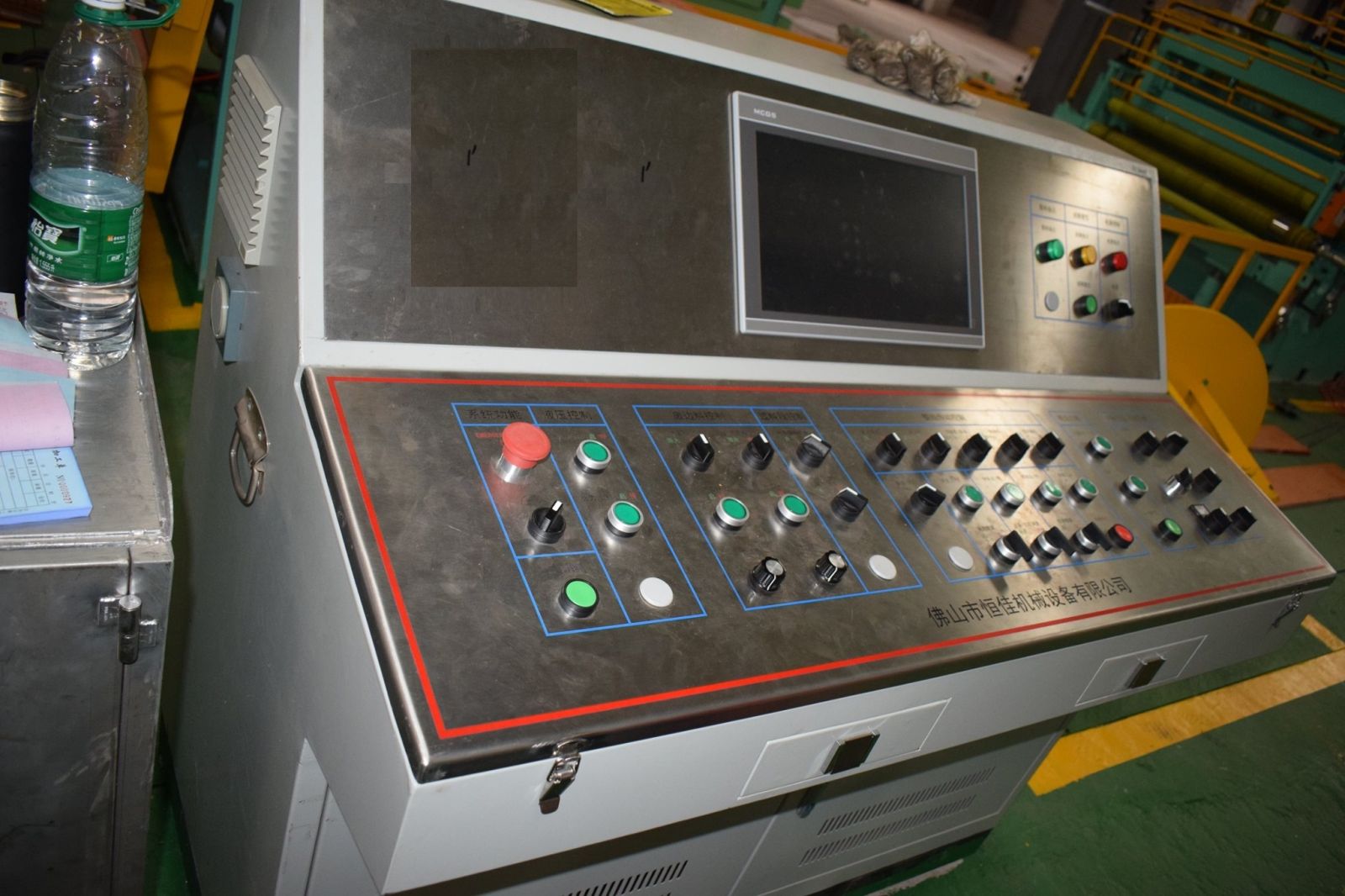

Hệ thông điện điều khiển |
1 sets |
|
15 |
Phụ kiện |
|
Thông số kỹ thuật cơ bản của máy cắt xả cuộn inox
Loại máy
|
Type
|
SV600
|
SV1250
|
SV1600
|
Chiều rộng cuộn thép
|
Strip width
|
600mm
|
1250mm
|
1600mm
|
Độ dày bản thép
|
Strip thickness
|
0.4 ~ 3.0mm
|
0.6 ~ 4.0mm
|
1.0 ~ 6.0mm
|
Tốc độ cắt
|
Shearing speed
|
20 ~ 180m/min
|
20 ~ 180m/min
|
20 ~ 180m/min
|
Công suất động cơ cắt
|
Shearing motor power
|
55KW
|
75KW
|
90KW
|
Công suất động cơ quấn
|
Winding motor power
|
75KW
|
90KW
|
132KW
|

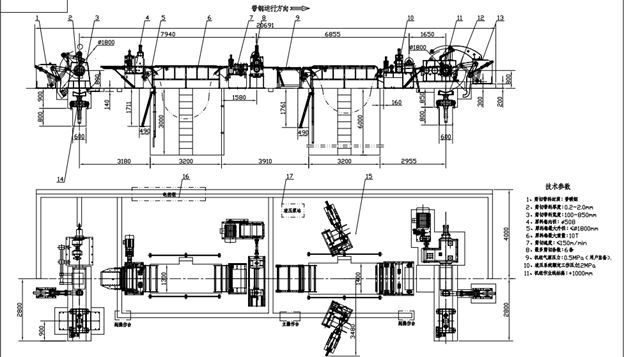

Sơ đồ dây chuyền máy xả băng Inox
Liên hệ để có thông số kỹ thuật chi tiết và báo giá cho dây chuyền máy xả băng Inox
