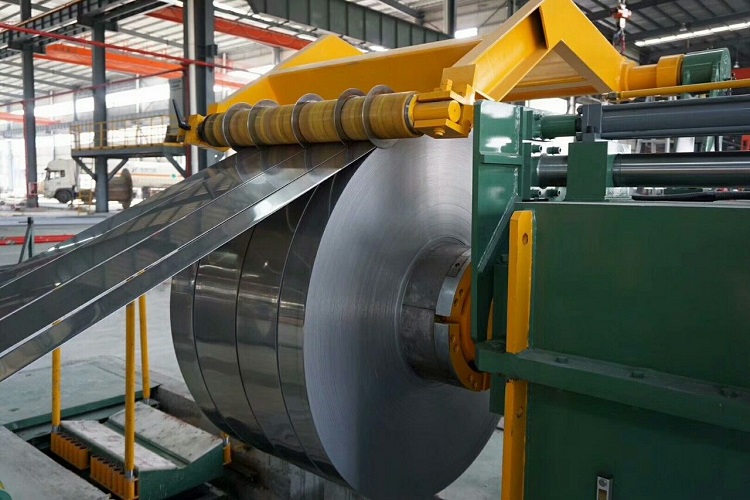

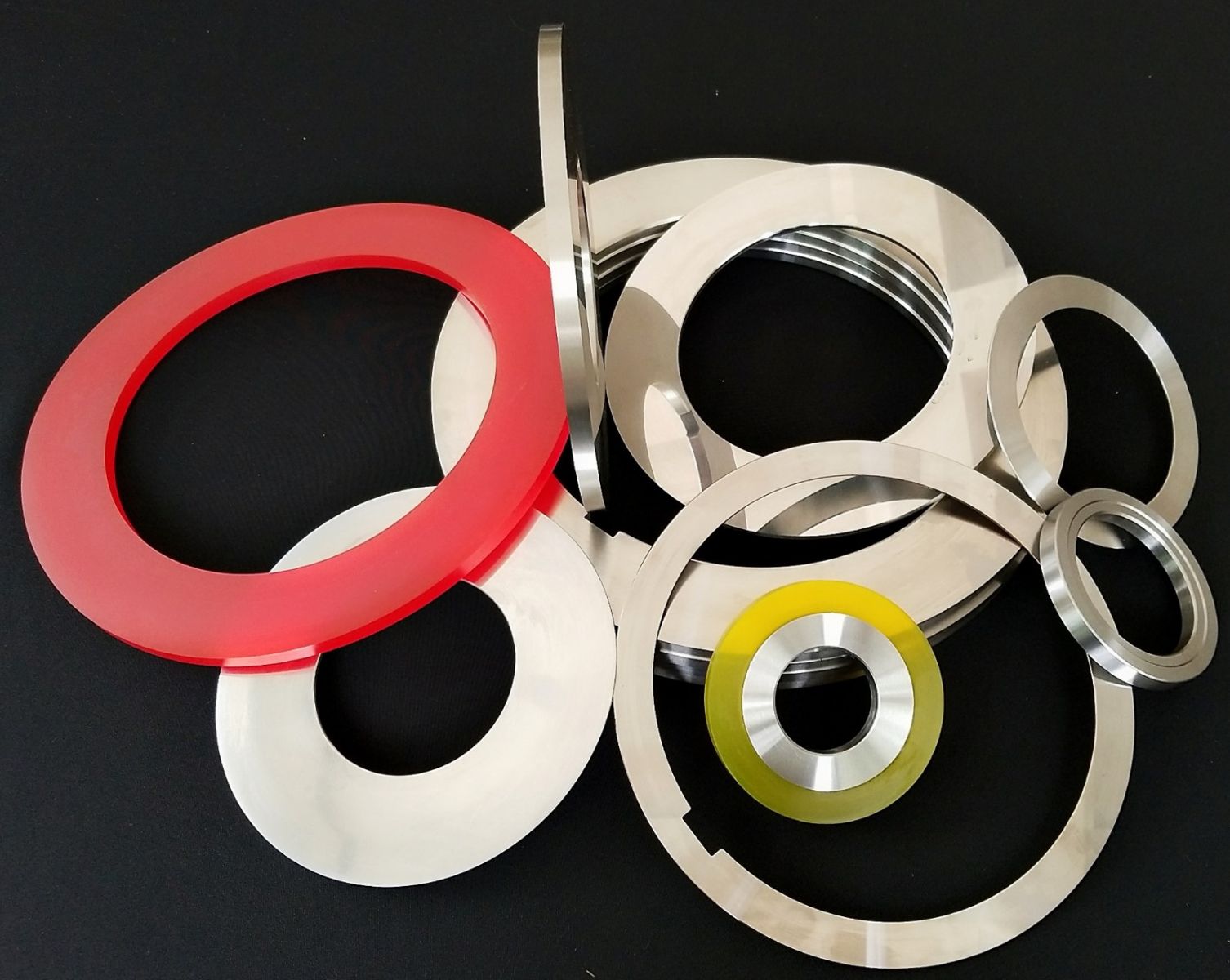

Dây chuyền máy xả băng, máy xả cuộn
►Dây chuyền máy xả băng, máy xả cuộn thép là dây chuyền quan trọng trong quá trình sản xuất và gia công thép. Nó có nhiệm vụ cắt, chia các cuộn thép thành các cuộn thép có kích thước khác nhau hoặc cắt thành các tấm thép tùy theo nhu cầu sản xuất
►Vật liệu của dây chuyền máy xả băng, xén băng là cuộn thép, cuộn tôn, cuộn inox, cuộn thép mạ kẽm, cuộn thép mạ màu, mạ điện...... với chiều rộng cuộn 400 ~1300mm, độ dày cuộn thép 0.3 ~3.0mm, tốc độ xả băng tối đa 150m/phút
♦Quy trình máy cắt xả băng tôn cuộn

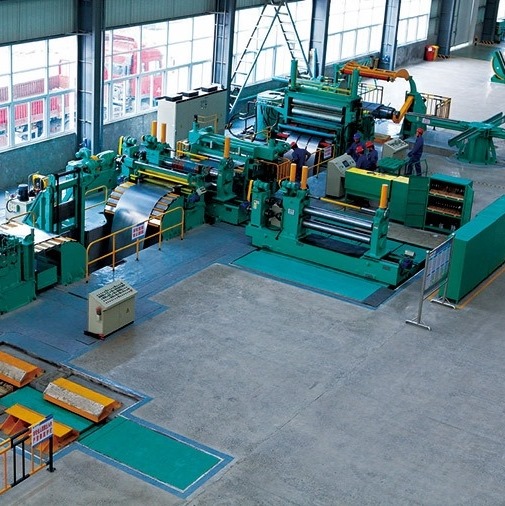

Xe rùa + Cuộn xả → Thiết bị ép +làm phẳng →Máy cắt thủy lực → Hố bù &cầu dẫn →Thiết bị đẫn hướng → Xả băng →
Cuộn phế → Hố bù & cầu dẫn → Căng ,phẳng → Cuộn thu +Xe rùa
Thông số kỹ thuật cơ bản Technical parameter
Model
|
Độ dày(mm) |
Chiều rộng cuộn(mm) |
Trọng lượng cuộn(kg) |
Tốc độ(m/phút) |
Số dãi băng |
|
SV2x850 |
0.3 ~ 2.0 |
300 ~ 850 |
5 ,10 |
0 ~ 180 |
5 ~ 30 |
|
SV2x1300 |
0.3 ~ 2.0 |
500 ~ 1250 |
10,15 |
0 ~ 180 |
5 ~ 30 |
|
SV2x1600 |
0.3 ~ 2.0 |
600 ~ 1580 |
15,20 |
0 ~ 180 |
6 ~ 30 |
|
SV3x1300 |
0.4 ~ 3.0 |
600 ~ 1250 |
10,15 |
0 ~ 180 |
5 ~ 30 |
|
SV3x1600 |
0.4 ~ 3.0 |
600 ~ 1580 |
15,20 |
0 ~ 180 |
6 ~ 30 |
|
SV4x1300 |
0.6 ~ 4.0 |
500 ~ 1250 |
10,15 |
0 ~ 180 |
5 ~ 25 |
|
SV4x1600 |
0.8 ~ 4.0 |
600 ~ 1580 |
15,20 |
0 ~ 180 |
6 ~ 25 |
|
SV6x1600 |
1.0 ~ 6.0 |
600 ~ 1580 |
15,20,25 |
0 ~ 120 |
10 ~ 25 |
|
SV8x2000 |
2.0 ~ 8.0 |
800 ~ 1950 |
15,20,25,30 |
0 ~ 120 |
10 ~ 30 |
► It is an important line in the production of steel pipes. It is the task of cutting and dividing the steel coils into smaller coils of steel according to production needs.
► Cấu hình Configuration
Entry coil car→Decoiler →Press and pinch device→Hydraulic cutter→Looper 1→Side guide device→ Slitter→Scrap winder→Looper 2→Tension stand →Recoielr→Exit coil car
♦ Các thiết bị của hệ thống máy xả băng
|
No. |
Thiết bị |
Thương hiệu |
|
1 |
Biến tần |
ABB |
|
2 |
PLC |
Siemens |
|
3 |
Động cơ DC |
Xianfeng |
|
4 |
Nút bấm |
Schneider |
|
5 |
Rơ le |
Weidmullar Germany |
|
6 |
Gioăng phớt |
NOK , Japan |
|
7 |
Thành phần thủy lực |
Huade, Taiwan |
|
8 |
Thành phần khí nén |
Airtac, Taiwan |
|
9 |
Động cơ xyclo |
Xianfeng, Foshan |
|
10 |
Khớp các đăng,khớp nối |
Xintong Foshan |
|
11 |
Vòng bi |
HRB, LRB, WRB |
|
12 |
Màn hình cảm ứng |
Siemens |
