Máy cán ren thủy lực

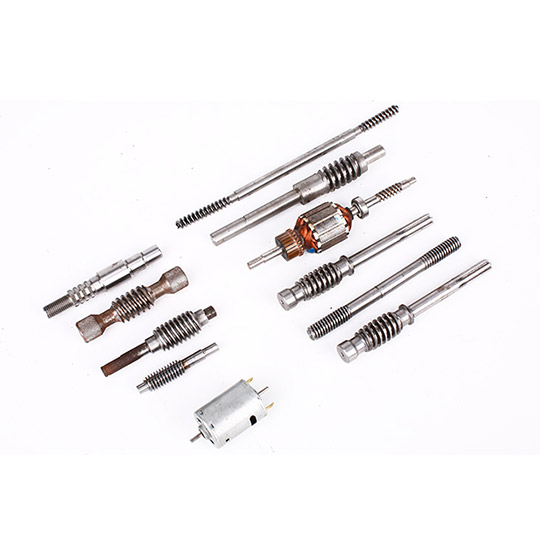

Máy cán ren dùng để gia công phần ren (trục) của các chi tiết như: bu lông, vít, …Đặc biệt phù hợp để gia công vít dài, vít đặc biệt, vít cầu. Có thể cán ren đoạn (in-feed) và ren vô tận ( through-feed). Năng suất cao, có thể nâng cấp để hoạt động tự động. Độ chính xác cao, độ đồng đều cao. Tiết kiệm điện, chi phí vận hành bảo dưỡng thấp. Phù hợp với sản xuất hàng loạt lớn. Giá thành đầu tư thấp
Video chi tiết tại
https://youtu.be/Loou5_HvaDE
Thông số kỹ thuật máy cán ren thủy lực
|
Thông số/Model |
JDY3T |
JDY310 |
JDY30 |
JDY50 |
JDY30A |
JDY60A |
|
Đường kính ren, mm |
Ø2 ~ Ø12 |
Ø2~ Ø16 |
Ø6~ Ø30 |
Ø6~ Ø80 |
Ø6~ Ø40 |
Ø15~ Ø60 |
|
Bước ren |
0.4 ~ 1.5p |
0.4~1.75p |
1.0p~3.0p |
1.0p~6.0p |
0.5p ~ 2.5p |
0.5~4p |
|
Chiều dài cán tối đa,mm |
28mm |
Giới hạn hoặc ren suốt, thanh đặc |
Giới hạn hoặc ren suốt,ren ống |
|
Tốc độ quả cán, rpm |
40 |
45 |
18,28,40,55 |
10,20,28,38 |
|
70,140,200,300 |
|
Đường kính ngoài quả cán,mm |
98 |
98 |
148 |
180 |
80 |
120 |
|
Đường kính trục cán, mm |
50.5 |
50.5 |
54 |
54 |
25.4 |
40 |
|
Độ dày quả cán, mm |
30 |
30 |
70 |
35~150 |
40 |
50 |
|
Khoảng cách tấm giữa 2 quả cán min/max, mm |
94/115 |
90/120 |
120/175 |
170/230 |
50/120 |
80/160 |
|
Chiều cao từ bàn tới mặt quả cán, mm |
85 |
85 |
130 |
150 |
280 |
380 |
|
Năng suất(chiếc/phút) |
24~40 |
20~40 |
4 ~ 20 |
4 ~ 30 |
4~30 |
4~30 |
|
Công suất motor cán,Hp |
1 |
2 |
5 |
10 |
2 |
5 |
|
Công suất bơm thủy lực,Hp |
|
2 |
5 |
5 |
1 |
3 |
|
Lực cán, tấn |
|
6 |
18 |
40 |
4 |
12 |
